ТФО-160 поставляется с блоком управления с экраном и кнопками. Это такая мини-ЧПУ, без необходимости писать управляющий код. Управление на русском языке. Вы быстро освоитесь, ведь достаточно выбрать в меню вид и параметры обработки: поворот на заданный угол, вращение с нужной скоростью, деление, нарезание зубьев, нарезание зубчатых колес и т.п.
Просто поставьте ТФО-160 на стол фрезерного станка и вы получите:
Электронная УДГ. Забудьте о рутинном счете отверстий, громозТФО-160 полностью автоматизирует процесс позиционирования заготовки, превращая сложные расчеты в нажатие одной кнопки. Задать угол поворота можно одним из способов: поворот на любой угол — одной кнопкой: 30°, 90°, 11,25° или любое значение, которое вы зададите сами. Либо режим деления, где задается пропорция деления, например для фрезерования шестигранника можно указать значение 1/6.

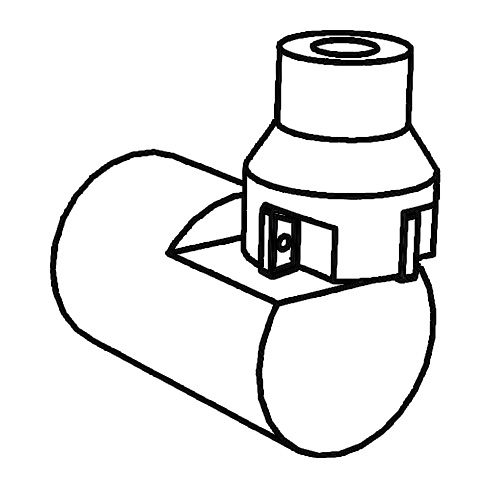

Абсолютная погрешность 0–0,015° по энкодеру, люфт исключён благодаря энкодеру непосредственно на шпиндели оси. Фрезерование граней, пазов, лысок, равномерно расположенных отверстий — то, на что раньше уходила половина дня на настройку теперь делается по нажатию кнопки.

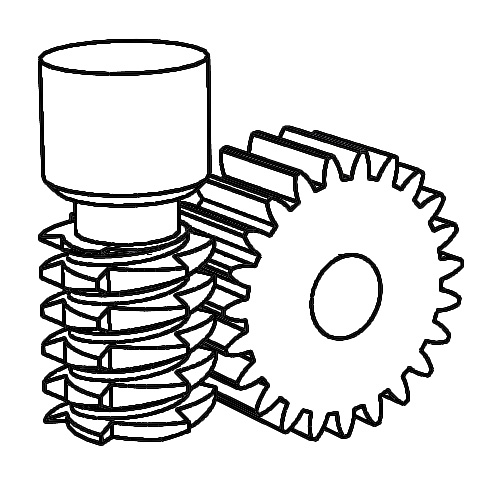

Электронная зуборезка. Оснастите станок червячной фрезой и ТФО-160 обеспечит синхронизацию вращения с шпинделем фрезерного станка. Просто введите нужное количество зубьев, остальное ТФО сделает сама. Прямозубые, косозубые колёса и звёздочки на ручном станке перестают быть муторной работой.
Токарные функции. Вращение со скоростью до 1000 об/мин позволяет выполнять обработку тел вращения, как на токарном станке. Вы можете выполнять токарные операции прямо на фрезерном станке.
Хотите больше автоматизации?
Автоматический циклы обработки:
Подключите к осям X и Z шаговые двигатели, чтобы превратить вашстанок в полуавтоматический комплекс. Система берет управление перемещениями на себя, позволяя выполнять сложные технологические операции по заданным параметрам.
Доступные автоматические циклы:

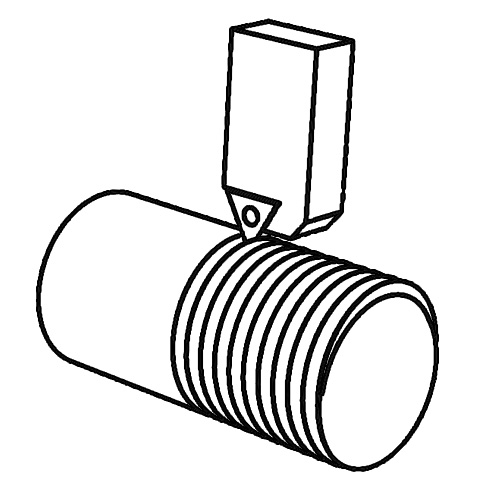

- Нарезание резьбы резцом — точное позиционирование и синхронизация для качественной резьбонарезки.

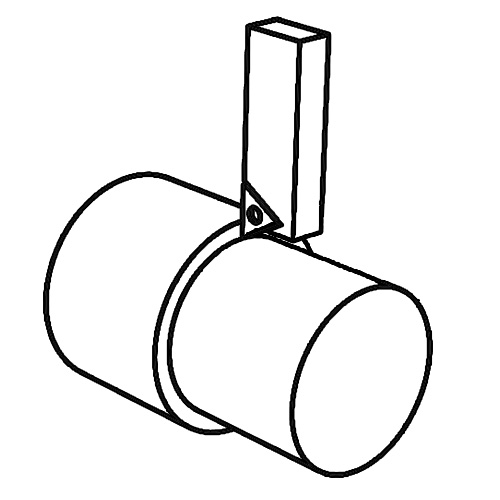

- Автоматическая проточка и расточка — обработка наружных и внутренних поверхностей без ручного контроля.
- Фрезерование пазов — быстрое получение шпоночных, шлицевых и прямых пазов.
- Нарезание зубчатых колес — автоматическое деление и обработка модульными или червячными фрезами.
Как это работает?
Вам больше не нужно вести инструмент вручную и контролировать каждый миллиметр:
- Вы задаете конечные параметры обработки на панели.
- Указываете необходимое количество проходов.
- Станок самостоятельно отрабатывает траекторию от начала и до финального размера.
Выносной пульт управления
При обработке сложных деталей часто требуется последовательно выполнять цепочку разных технологических операций. Например: поворот детали на 90°, смена угла на 30°, а затем переход в токарный режим для отрезки заготовки.
Чтобы оператор не терял время на постоянную навигацию по вкладкам экранного меню, используйте эргономичный выносной пульт управления.
Кнопочная панель с быстрой настройкой (Fast-Кастомизация)
Пульт оснащен 10 программируемыми кнопками, на которые можно назначить любые частые команды.
Пример настройки пульта:
- Кнопка 1: Автоматический поворот оси на 90°
- Кнопка 2: Поворот оси на 30°
- Кнопка 3: Моментальное переключение в токарный режим

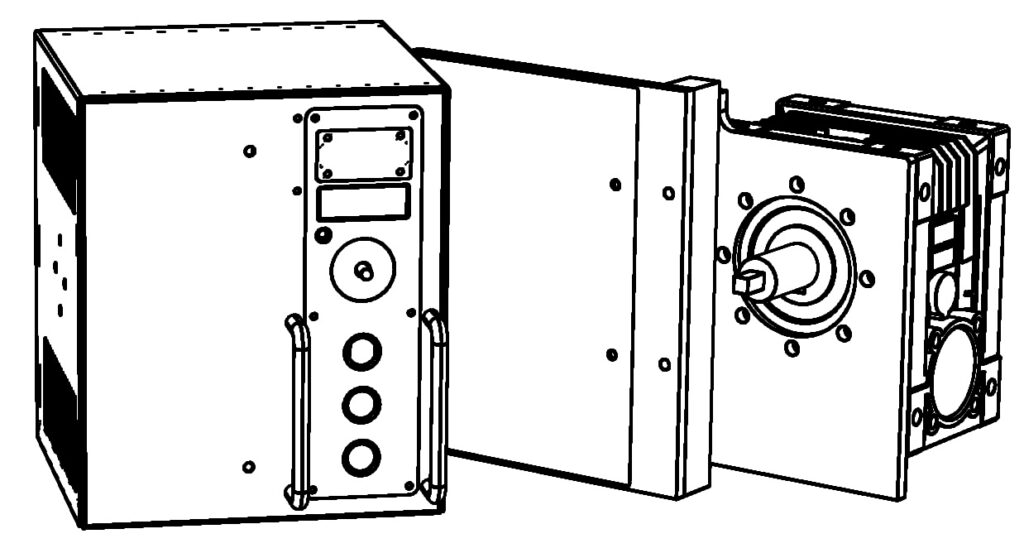

Модуль автоматического зажима заготовки
Специализированный электромеханический модуль устанавливается на заднюю стенку ТФО и автоматизирует процесс фиксации деталей в патроне. Устройство состоит из двух компонентов: мощного электродвигателя с редуктором и компактного блока управления.
Лучше один раз увидеть, чем сто раз услышать
Если остались вопросы, с удовольствием проконсультируем вас!
